《工业空调及通风设备谐波控制:定制化方案成主流》


发布时间:

2021-09-15

变频器运行时产生的电流谐波畸变率(THDi)通常高达 30%-100%,远超出数据机房、地铁工程、储能集装箱及出口欧美项目等场景的严苛要求 —— 许多招标文件明确规定谐波电流需≤5%。

在工业空调与通风系统领域,变频技术已成为冷水机组、风机等设备的主流配置。然而,变频器(尤其是二极管 / 可控硅整流型)运行时产生的电流谐波畸变率(THDi)通常高达 30%-100%,远超出数据机房、地铁工程、储能集装箱及出口欧美项目等场景的严苛要求 —— 许多招标文件明确规定谐波电流需≤5%。如何高效降低谐波畸变率,已成为工业节能与电能质量治理的关键课题。

一、变频设备谐波产生的核心机理

工业空调及通风设备的变频器多采用 “AC-DC-AC” 拓扑结构:

  1. 整流环节谐波源:二极管 / 可控硅整流器将 400V 交流电转为直流电时,因非线性特性产生大量奇次谐波(尤以 5 次、7 次、11 次为主);
  2. 负载波动影响:轻载工况下(如空调低频运行),谐波畸变率可从满载时的 30%-35% 飙升至 70%-100%,加剧电网污染。

二、谐波控制技术方案对比与选型

▌方案一:IGBT 整流电路改造

  • 技术原理:采用全控型 IGBT 替代传统整流器件,通过 PWM 调制实现近似正弦波电流输入;
  • 效果:THDi≤5%,满足最严苛标准;
  • 局限:成本较传统方案增加 30%-50%,自身损耗达 2%-3%,适用于高端医疗、金融数据中心等对电能质量要求极高的场景。

▌方案二:有源电力滤波器(APF)

  • 技术原理:实时检测谐波电流并注入反向电流,实现动态补偿;
  • 典型效果:多数场景下 THD 可降至 10% 以下,部分工况(如极端轻载)难以达标;
  • 注意事项:自身损耗约 3%,需关注 EMI 高频谐波超标风险,建议搭配 EMI 滤波器使用,适用于 100kW 以上中大型系统。

▌方案三:串联型无源滤波装置

  • 技术原理:基于 LC 谐振电路,针对特定频次谐波设计调谐回路;
  • 优势:可靠性高(寿命≥10 年),维护成本低,THD 可控制在 5% 以内;
  • 不足:体积重量大(如 300kW 装置约 1.5 吨),安装需预留足够空间,适用于新建项目的集中配置。

▌方案四:定制化直流电源 + 无源滤波

  • 技术原理:先通过无源滤波器净化交流电,再整流为直流供电,支持一拖多(2-3 台设备);
  • 适用场景:10kW 以下小功率设备(如储能集装箱空调),THDi≤5%,成本较 APF 低 40%;
  • 限制条件:设备安装距离需≤20 米,适合紧凑布局的模块化系统。

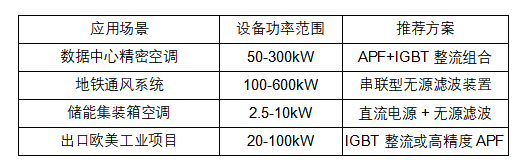

三、场景化应用选型指南

四、实施效果与行业价值

某储能项目应用案例显示:采用 “直流电源 + 无源滤波” 方案后,10 台 5kW 空调机组的电流 THD 从 85% 降至 4.2%,同时实现:

  • 节能收益:线路损耗降低 12%,年节电约 1.8 万度;
  • 合规保障:通过欧盟 CE 认证中的 EMC 测试;
  • 设备延寿:变频器故障率下降 60%,电容寿命延长至 8 年以上。



工业空调与通风设备的谐波治理需兼顾技术可行性与成本优化。针对不同功率等级与场景要求,定制化方案(如小功率直流滤波、中大功率 APF 与无源滤波结合)已成为主流趋势。如需获取具体项目的谐波检测报告、方案设计或设备选型建议,可通过官网留言或私信联系,我们将提供从电能质量评估到系统改造的全流程技术支持。
