金属厂光伏并网：谐振危机与谐波隐患及解决方案
发布时间：
2021-09-15
金属厂安装光伏后引发谐振，出现功率因数不达标和主断路器跳闸应该如何解决？
当光伏系统遇上高谐波工业负载，可能引发比罚款更严重的生产事故。某金属处理厂在安装光伏后，不仅功率因数从 0.9 骤降至 0.8，更遭遇主断路器频繁跳闸、补偿设备频繁损坏的困境，被迫暂停无功补偿柜运行。

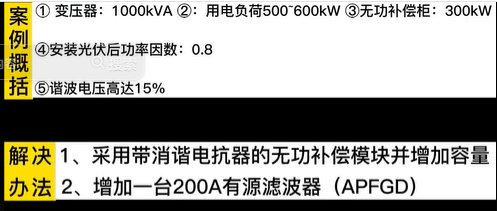

一、案例直击：1000kVA 变压器企业的生产 “停摆” 危机
某金属处理厂配置 1000kVA 变压器，30% 负载为高频加热设备，总用电负荷稳定在 500-600kW。原 300kvar 纯电容无功补偿柜运行时，功率因数达 0.9 以上；接入光伏后，出现三大异常：
- 补偿设备损毁：无功补偿柜内熔断器频繁烧毁，电容器外壳开裂、运行电流翻倍（额定 43A 实测 86A）；
- 主断路器跳闸：1 个月内跳闸 4 次，高温报警频繁，被迫停运补偿柜；
- 功率因数恶化：月平均功率因数降至 0.8，面临力调电费风险。
二、技术溯源：谐振放大与谐波污染的 “双重暴击”
（1）光伏并网触发系统参数突变
光伏接入改变了电网阻抗特性，与工厂原有 30% 高频加热设备（主要产生 11 次、13 次谐波）形成谐振条件。现场检测显示：
- 谐振频率集中在 11-13 次谐波，谐波电流含量从 18% 飙升至 43%；
- 谐波电压畸变率达 15%，远超国家标准（5% 以内）。
（2）纯电容补偿加剧谐振效应
纯电容补偿柜在谐振频率下呈低阻抗特性，相当于为谐波电流提供 “放大通路”。当电工将熔断器从 63A 盲目更换为 100A 后，虽暂时避免熔丝烧毁，却导致谐波电流无限制流入，加速电容器绝缘老化并引发主开关过载跳闸。
三、系统性改造：从 “应急停运” 到 “根治隐患”
（1）补偿系统升级：消谐与扩容并重
- 核心改造：将原纯电容补偿柜替换为带消谐电抗器的无功补偿模块，针对 11-13 次谐波设计 5.67% 电抗率，抑制谐振发生；
- 容量提升：补偿容量从 300kvar 增至 500kvar，满足高频设备动态无功需求。
（2）谐波治理：有源滤波器精准 “降噪”
新增 200A 有源滤波器（APFGD），实时检测并注入反向谐波电流，将 11-13 次谐波电流含量控制在 8% 以内，谐波电压畸变率降至 3% 以下。
四、改造成效：生产与合规的 “双重建复”
改造后系统运行数据显著改善：
- 功率因数：回升至 0.95 以上，彻底消除罚款风险；
- 设备安全：主断路器跳闸故障消失，电容器运行电流降至 45A（接近额定值）；
- 生产效益：高频加热设备效率提升约 7%，年节电成本达 15 万元。
企业高谐波负载与不合理补偿配置才是危机核心。对于含中频炉、变频器等非线性负载的工业企业，光伏改造需遵循 “先治波、再补偿” 原则：
- 谐波检测先行：投产前完成谐波频谱分析，明确主要谐波频次；
- 补偿方案适配：谐波场景禁止单独使用纯电容补偿，优先采用 “电抗器 + APF” 组合方案；
- 保护参数优化：严禁盲目放大熔断器规格，需根据谐波电流计算保护整定值。
