工厂变频器输出端谐波超标,影响生产效率,该如何治理?变频器输出端谐波老是导致跳闸,该怎么根治?
发布时间:
2021-09-15
化工、电子行业变频器输出端谐波怎么治?变频器带电机出现温度高、易烧毁?250kW 大功率电机谐波电压达 14%。教你用 1%-3% 电抗器、dU/dt 滤波器、正弦滤波器 3 级方案,把谐波电压降到 5% 以下,电机温度直降 20℃。
在工业自动化领域,变频器的广泛应用带来了电机温升过高、设备烧毁及电磁干扰等一系列问题。本文将系统解析变频器输出端谐波产生的机理,并针对不同功率等级、电缆长度及应用场景,提供科学的谐波治理方案,帮助企业提升设备可靠性,降低运维成本。
一、变频器输出端谐波特性分析
1. 谐波产生的技术根源
变频器输出端采用 PWM(脉冲宽度调制)技术,典型载波频率为 2.5-3kHz,输出电压波形呈柱状方波,与正弦波差异显著。这种非正弦波形会产生丰富的高次谐波,导致:
- 电机铁损与铜损增加,温度升高 5-20℃
- 电缆电容效应引发谐振,加剧谐波放大
- 对周边精密设备产生 EMI(电磁干扰)
2. 关键影响因素
- 电缆长度:超过 50m 时,分布电容引发的谐波谐振风险显著增加
- 电机功率:250kW 以上大功率电机对谐波更为敏感
- 应用场景:化工、电子等行业对 EMI 抑制要求更高

二、分级治理方案与技术对比
1. 基础方案:线性电抗器(1%-3% 电抗率)
- 适用场景:
- 电缆长度 50-100m
- 电机功率≤55kW
- 对 EMI 要求不高的普通工业场景
- 技术参数:
- 推荐电抗率 1%-3%(平衡滤波效果与成本)
- 可降低谐波电压 12.6%-14%
- 核心价值:抵消电缆电容效应,抑制高次谐波谐振
2. 进阶方案:dU/dt 滤波器
- 结构组成:线性电抗器 + 小容量滤波电容
- 技术优势:
- 降低电机绕组电应力,峰值电压降幅达 30%
- 适应电缆长度 100-150m
- 保持系统动态响应性能(电容容量小)
- 典型效果:谐波电压控制在 8%-10%

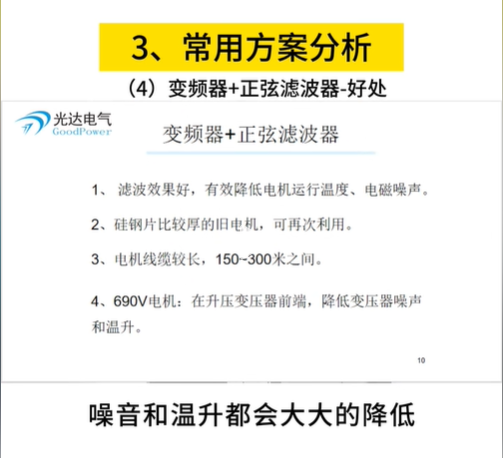

3. 深度方案:正弦滤波器
- 技术特点:
- 大容量电抗器 + 电容组合(较 dU/dt 滤波器容量增加 50%)
- 输出波形正弦度≥95%,谐波电压<5%
- 适应电缆长度 150-300m
- 应用场景:
- 250kW 以上大功率电机(温度可降 10-20℃)
- 旧电机改造(0.35-0.5mm 硅钢片电机复用)
- 690V 电机搭配 400V 变频器场景(降低变压器噪音温升)
三、场景化选型决策矩阵
应用条件 | 推荐方案 | 成本区间 | 谐波电压抑制 | 电机温度改善 |
≤5.5kW 且电缆<50m | 无需治理 | 0 | - | - |
50-100m 电缆 | 1%-3% 电抗器 | 低(千元级) | 12.6%→8% | 5-8℃ |
100-150m 电缆 + EMI 需求 | dU/dt 滤波器 | 中(万元级) | 8%→5% | 8-12℃ |
>150m 电缆或大功率电机 | 正弦滤波器 | 高(十万元级) | <5% | 10-20℃ |
四、典型案例与数据对比
案例:250kW 化工泵电机治理
- 治理前:
- 电缆长度 200m
- 谐波电压 14%
- 电机温度 75℃(额定限值 60℃)
- 治理方案:正弦滤波器
- 治理后:
- 谐波电压 4.2%
- 电机温度 58℃
- 噪音降低 12dB
五、行业实施建议
- 预防性设计:
- 100m 以上电缆项目初期即配置 du/dt 滤波器,避免后期改造成本增加 300%
- 旧设备改造:
- 采用正弦滤波器可使 0.5mm 硅钢片旧电机寿命延长 2-3 倍
- 特殊场景:
- 690V 电机搭配 400V 变频器时,必须配置正弦滤波器,否则变压器故障率提升 5 倍
